Как работает гибочная машина? Руководство по гибке пружин

Сообщение от Админ

Content

Как работает гибочный станок: основной принцип

Гибочный станок работает путем приложения контролируемой силы к заготовке (обычно металлу, проволоке или трубе) для деформации ее под определенным углом или формой без резки или сварки. В машине используется комбинация пуансона (верхняя матрица), матрицы (нижняя матрица) и заднего упора для позиционирования и изгиба материала с повторяемой точностью. Фундаментальная механика основана на превышении предела текучести материала, поэтому он постоянно деформируется, оставаясь при этом ниже предела прочности, чтобы избежать разрушения.

На практике, когда пуансон опускается в матрицу, он заставляет листовой металл или проволоку соответствовать геометрии матрицы. Достигаемый угол зависит от глубины проникновения, ширины отверстия матрицы и свойств упругости материала. Современные гибочные станки с ЧПУ управляют всеми этими переменными в цифровом виде, обеспечивая допуски до ±0,1° по углу изгиба и ±0,1 мм по расположению заднего упора.

В промышленности существует несколько основных методов гибки, каждый из которых подходит для разных материалов и объемов производства:

  • Воздушный изгиб: Пуансон проталкивает материал в матрицу, не достигая дна. Конечный угол зависит от глубины проникновения пуансона. Это наиболее гибкий метод, на него приходится более 60% операций листогибочного пресса во всем мире.
  • Днище (загиб днища): Пуансон полностью вгоняет материал в матрицу, обеспечивая очень точные углы. Упругость минимальна, поскольку материал полностью сжат. Требует большего тоннажа — обычно в 3–5 раз больше, чем гибка воздуха.
  • Чеканка: Метод самого высокого давления, при котором пуансон и матрица сжимают материал до почти нулевой упругости. Используется для очень жестких допусков, часто в аэрокосмической или медицинской промышленности.
  • Гибка валков: Три валка постепенно сгибают лист или пластину в дуги или цилиндры. Распространен в производстве труб и стальных конструкций.
  • Ротационная гибка: Используется в основном для труб и профилей. Зажимная матрица удерживает трубку, в то время как гибочная матрица вращается вокруг фиксированного центра, придавая трубке нужную форму. Необходим для изгибов выхлопных труб и каркасов безопасности с малым радиусом.

Ключевые компоненты внутри гибочной машины

Понимание того, что делает каждая деталь, помогает операторам устранять неполадки и оптимизировать качество продукции. Каждый гибочный станок, независимо от типа, имеет общий набор механических компонентов и компонентов управления.

Каркас и кровать

Рама машины представляет собой сварную или литовую стальную конструкцию, воспринимающую изгибающие усилия без прогиба. На больших листогибочных прессах с усилием 400 тонн и более станина заметно прогибается под нагрузкой — иногда на 0,3–0,5 мм на 4-метровом пролете. В более совершенных станках используются системы выпуклости (механические или гидравлические на основе клина), чтобы компенсировать это отклонение и поддерживать постоянство угла по всей длине детали.

Баран (Верхняя балка)

Ползун несет верхнюю оснастку (пуансон) и приводится вниз с помощью гидроцилиндров, сервоэлектрических приводов или механических эксцентриков. Сервоэлектрические листогибочные тормоза, которые теперь входят в стандартную комплектацию прецизионных цехов обработки листового металла, обеспечивают повторяемость позиционирования ±0,01 мм. — значительно лучше, чем у традиционных гидравлических конструкций, которые обычно достигают ±0,04 мм.

Оснастка: удар и штамп

Радиус кончика пуансона, ширина отверстия матрицы (V-образное отверстие) и радиус заплечика матрицы напрямую влияют на качество гибки. Стандартное правило заключается в том, что V-образное отверстие должно быть в 6–10 раз больше толщины материала. Например, для гибки мягкой стали толщиной 3 мм обычно используется V-образная матрица диаметром 20–24 мм. Использование слишком узкой матрицы приводит к чрезмерному утончению и растрескиванию материала; слишком широкая матрица увеличивает упругость и снижает точность угла.

Система заднего упора

Задний упор представляет собой моторизованный упор, который точно позиционирует материал перед каждым изгибом. Современные многоосные задние упоры (обычно 4–6 осей) позволяют управлять с помощью ЧПУ как глубины, так и высоты, что позволяет автоматически производить сложные фланцевые детали без ручного перемещения. Точность заднего упора напрямую определяет допуск на длину фланца, который на исправных листогибочных прессах с ЧПУ составляет от ±0,1 до ±0,2 мм.

Контроллер ЧПУ

Современные гибочные станки используют специальные контроллеры с ЧПУ (Delem, Cybelec или собственные системы), которые сохраняют программы гибки, рассчитывают необходимый тоннаж, компенсируют пружинение и координируют многоосное движение. Автономное программирование с помощью программного обеспечения CAD/CAM (например, Radan, SolidРаботает Bend) позволяет инженерам разрабатывать последовательности гибки на компьютере и передавать их непосредственно на станок, сокращая время настройки на 40–70 % по сравнению с программированием вручную методом проб и ошибок.

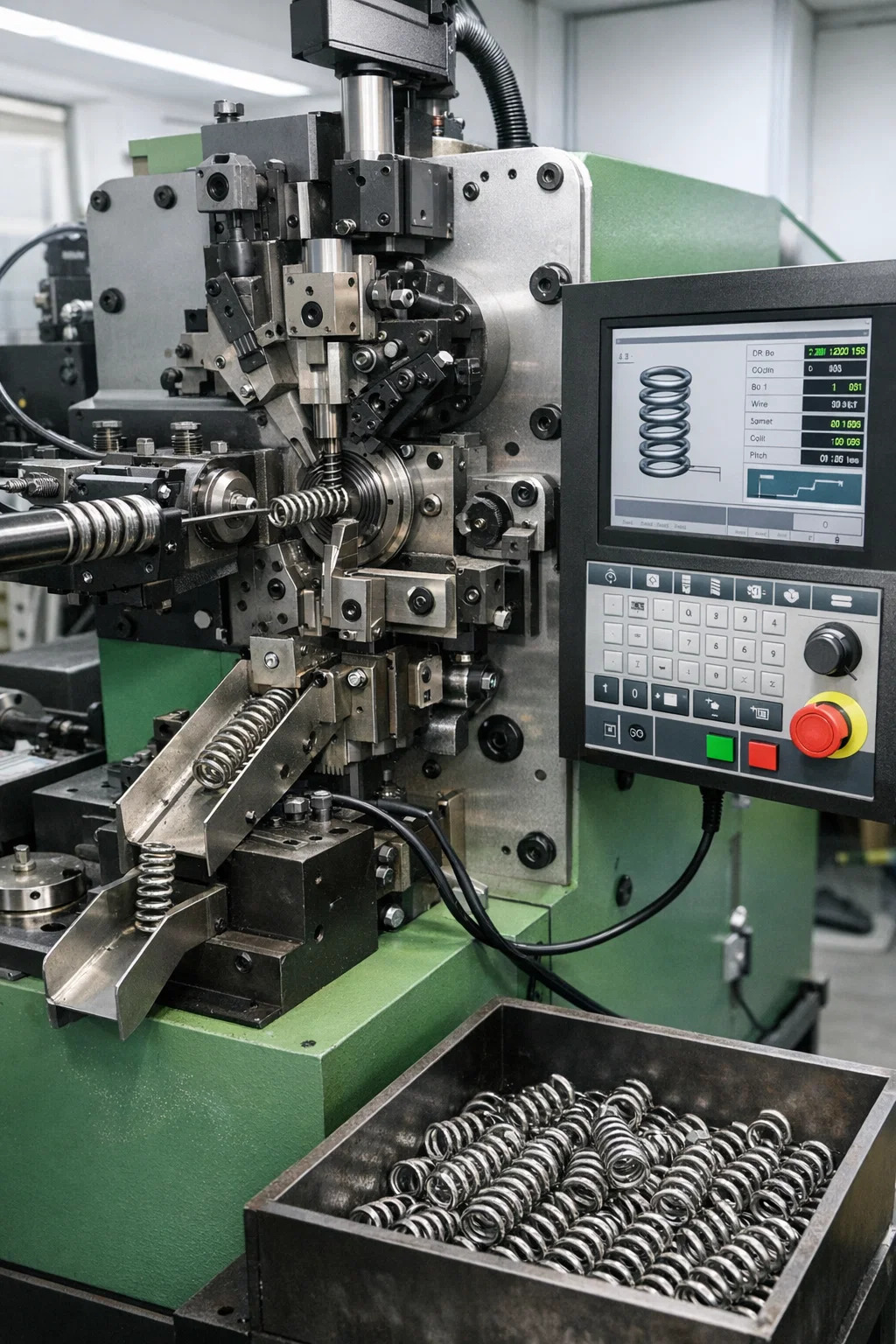

Как Пружинная гибочная машина Works

Станок для гибки пружин — это специализированный тип гибочного станка, предназначенный специально для формирования из проволоки или плоского проката пружин и пружинных форм, включая витки, пружины кручения, пружины сжатия, пружины растяжения и нестандартные формы из проволоки. В отличие от стандартных гибочных прессов для листового металла, пружинный листогибочный станок работает с вращающимися гибочными штифтами, регулируемыми кулачками и механизмом подачи проволоки, которые работают вместе, чтобы непрерывно формировать проволоку по мере ее подачи через машину.

Основной рабочий цикл станка для гибки пружин с ЧПУ состоит из следующих этапов:

  1. Подача проволоки: Подающие ролики с сервоприводом продвигают проволоку с катушки на заданную длину. Точность подачи на современных станках достигает ±0,02 мм за цикл.
  2. Гибка/навивка: Гибочные штифты или инструменты для намотки прикладывают боковую силу к продвигающейся проволоке, наматывая ее вокруг оправки намотки или через ряд точек изгиба для формирования желаемой геометрии.
  3. Управление шагом: Инструмент шага перемещается в осевом направлении, чтобы контролировать расстояние между витками пружин сжатия или растяжения.
  4. Резка: Как только пружина достигает запрограммированной длины, нож аккуратно перерезает проволоку, и готовая пружина выбрасывается в сборный бункер или конвейер.

Высокоскоростные станки для гибки пружин с ЧПУ обычно производят 30–200 пружин в минуту в зависимости от диаметра проволоки и сложности пружины. Некоторые крупногабаритные намотчики, работающие с тонкой проволокой (0,1–0,5 мм) в секторе электроники, превышают 400 деталей в минуту.

Типы станков для гибки пружин

Машины для гибки пружин выпускаются в нескольких конфигурациях в зависимости от типа пружины и производственных требований:

Обзор типов станков для гибки пружин и их основные области применения
Тип машины Диапазон диаметров проволоки Типичное применение Скорость производства
Намотчик пружин сжатия 0,1 – 20 мм Автомобильные подвески, промышленные клапаны 30 – 200 шт/мин
Намотчик пружины растяжения 0,2 – 12 мм Дверные петли, выдвижные механизмы 20 – 150 шт/мин
Машина для гибки торсионных пружин 0,3 – 10 мм Прищепки, электрические контакты, зажимы 15 – 80 шт/мин
Станок для формования проволоки с ЧПУ 0,5 – 16 мм Нестандартные формы проволоки, крючки, кронштейны 5 – 60 шт/мин
Машина для гибки плоских пружин Полоса толщиной 0,1 – 3 мм Контакты аккумулятора, защелкивающиеся клеммы 20 – 120 шт/мин

Springback: почему это важно и как с этим справляются гибочные машины

Упругое сопротивление является одной из наиболее серьезных проблем при любой операции гибки, будь то на листогибочном прессе или на станке для гибки пружин. Когда сила сгибает металл, только часть деформации является пластической (постоянной). Упругая часть восстанавливается после снятия силы, заставляя деталь возвращаться к своей первоначальной форме. Для обычного листа мягкой стали углы упругого возврата обычно составляют от 1 ° до 5 °, тогда как высокопрочные стали и нержавеющая сталь могут пружинить в пределах 6–12 ° или более.

Станки для гибки пружин сталкиваются с особенно острой версией этой проблемы. Весь продукт определяется его упругим восстановлением — например, пружина сжатия должна предсказуемо накапливать и высвобождать энергию, поэтому процесс навивки должен точно учитывать упругий возврат для достижения целевой длины в свободном состоянии и жесткости пружины. Пружина, которая возвращается назад больше, чем запрограммировано, будет слишком длинной; тот, который меньше пружинит, будет слишком коротким, и оба не пройдут нагрузочное тестирование.

Методы компенсации, используемые в современных машинах

  • Чрезмерный изгиб: Машина намеренно изгибается за пределы заданного угла, рассчитывая превышение, необходимое для компенсации упругого возврата. Системы ЧПУ хранят значения коррекции упругого возврата для конкретного материала в своих базах данных.
  • Обратная связь по измерению угла: Некоторые листогибочные прессы высокого класса оснащены встроенными лазерными или оптическими датчиками угла (например, система LVD CADMAN-Touch), которые измеряют фактический угол в середине хода и регулируют проникновение пуансона в реальном времени.
  • Компенсация базы материалов: В станках для гибки пружин с ЧПУ хранятся таблицы коррекции упругого возврата для каждого материала, диаметра и состояния проволоки. Операторы вводят характеристики материала, и машина автоматически регулирует положение намоточной оправки и давление инструмента для подачи.
  • Чеканка: Приложенное давление, достаточное для пластической деформации почти всего поперечного сечения материала, почти полностью устраняет упругость, но требует в 5–8 раз большей силы, чем изгиб воздухом.

ЧПУ против ручных гибочных станков: прямое сравнение

Разница между гибочными станками с ЧПУ и ручными гибочными станками выходит далеко за рамки цены. Каждый из них имеет определенный рабочий контекст, в котором он обеспечивает наилучшую отдачу.

Сравнение станков с ЧПУ и ручных гибочных станков по ключевым критериям производительности
Критерии Гибочная машина с ЧПУ Ручная гибочная машина
Повторяемость угла ±0,1° – ±0,3° ±1° – ±3° (зависит от оператора)
Время установки 5–20 минут (вызов программы) 30–90 минут (ручная регулировка)
Подходящий размер партии 1 – 100 000 1 – 500 (небольшие объемы заказных работ)
Требуются навыки оператора Умеренный (программирование ЧПУ) Высокий (опытный гибщик)
Первоначальная стоимость машины 30 000–500 000 долларов США 1000–30 000 долларов США
Сложная геометрия Отлично (многоосная автоматизация) Ограниченный

В частности, что касается станков для гибки пружин, системы ЧПУ доминируют в производстве средних и больших объемов, поскольку геометрию формы проволоки практически невозможно воспроизвести последовательно с помощью ручной регулировки штифтов, когда скорость обработки превышает 50 деталей в минуту. Ручные станки для гибки пружин остаются пригодными для работы с прототипами, специализированными ремонтными мастерскими и очень небольшими партиями проволочных пружин большого диаметра, где время наладки машины превосходит фактическое время производства.

Материалы, обрабатываемые гибочными станками

Гибочные машины не зависят от материала. Каждый класс материалов по-разному реагирует на изгибающие силы, и параметры машины должны быть адаптированы соответствующим образом.

Материалы для листового металла

  • Мягкая сталь (CR/HR): Самый часто гнутый материал. Предел текучести 250–350 МПа. Снисходительное поведение с умеренной отдачей. Лист CR толщиной 1 мм требует примерно 12–18 тонн на метр длины изгиба.
  • Нержавеющая сталь (304/316): Более высокая прочность (предел текучести 205–310 МПа), но существенно более высокая скорость наклепа. Требует в 1,5–2 раза больше тоннажа мягкой стали и обеспечивает большую упругость. Минимальный внутренний радиус изгиба должен составлять не менее 1 толщины материала во избежание растрескивания.
  • Алюминий (5052, 6061): Меньшая прочность, но более склонность к упругому возврату из-за более низкого модуля упругости (~ 70 ГПа против 200 ГПа для стали). 6061-T6 общеизвестно склонен к растрескиванию на острых радиусах; Т4 или отожженный отпуск предпочтительнее для сложных изгибов.
  • Высокопрочная сталь (AHSS, HSLA): Предел текучести 550–1200 МПа. Чрезвычайно высокая упругость (часто 8–15 ° на изгиб 90 °). Требует тщательного выбора инструментов и часто специальной стратегии формовки.

Материалы проволоки для пружинно-гибочной машины

  • Твердотянутая пружинная проволока (ASTM A227): Промышленная рабочая лошадка для пружин сжатия общего назначения. Предел прочности 1200–2000 МПа в зависимости от диаметра.
  • Музыкальный провод (ASTM A228): Самая высокая прочность на разрыв среди обычных марок пружинной проволоки (до 2350 МПа при диаметре 0,5 мм). Используется там, где критически важны усталостная долговечность и постоянство механических свойств.
  • Нержавеющая пружинная проволока (302/304): Коррозионная стойкость для пищевой, морской и медицинской промышленности. Меньшая прочность, чем у музыкального провода, но превосходная стойкость к воздействию окружающей среды.
  • Проволока из хромкремниевого/хромованадиевого сплава: Используется для высокотемпературных пружин (клапанных пружин, компонентов двигателя), где повышенные рабочие температуры могут привести к схватыванию простой углеродистой проволоки.

Как правильно выбрать гибочный станок для вашего применения

Выбор неправильной машины — дорогостоящая ошибка. Правильный выбор гибочного станка зависит как минимум от шести сходящихся факторов, и каждый из них необходимо оценивать вместе, а не по отдельности.

Материал и толщина заготовки

Для листового металла, необходимые масштабы тоннажа с пределом текучести материала и толщиной в квадрате . Удвоение толщины материала примерно в четыре раза увеличивает требуемый тоннаж. Цеху, который в основном занимается гибкой мягкой стали толщиной 3 мм и шириной до 2500 мм, требуется мощность листогибочного пресса примерно 100–160 тонн. Если позже им понадобится согнуть нержавеющую сталь толщиной 6 мм, на эту же деталь может потребоваться 400 тонн, что намного превышает мощность машины.

Для весенних работ выбор машины практически исключительно зависит от диапазона диаметров проволоки. Пружиногибочный станок, рассчитанный на проволоку диаметром 0,5–4 мм, не может надежно обрабатывать проволоку диаметром 8 мм без риска перегрузки двигателя и поломки инструмента.

Геометрия и сложность детали

Простые двумерные изгибы плоского листа можно выполнить с помощью любого листогибочного пресса. Детали со сложными взаимоотношениями фланцев, изгибами кромок или отрицательными углами требуют смещения от центра инструмента, специальных конфигураций штампов или роботизированных манипуляций с деталями. Для форм проволоки с трехмерной геометрией — крючков, петель и многоплоскостных изгибов — только многоосный станок для формования проволоки с ЧПУ с 6 или более независимо управляемыми осями может обеспечить объем производства.

Объем производства

Цех, производящий 50 нестандартных кронштейнов в неделю, не имеет оправдания для листогибочного пресса с ЧПУ стоимостью 200 000 долларов и автоматической сменой инструмента. И наоборот, производитель пружин, производящий 500 000 пружин сжатия в месяц, не может полагаться на полуавтоматическую намоточную машину — время цикла и износ инструментов сделают затраты непосильными. Анализ безубыточности неизменно показывает, что станки для гибки пружин с ЧПУ окупают вложения в течение 12–24 месяцев. при производительности более 50 000 деталей в месяц по сравнению с ручными или полуавтоматическими альтернативами.

Требования к допускам

Для деталей аэрокосмической и медицинской промышленности обычно требуется, чтобы углы изгиба составляли ±0,25°, а длина фланцев — ±0,1 мм. Достичь этого надежно на гидравлическом листогибочном прессе без обратной связи по измерению угла практически невозможно в течение всего производственного цикла. Для гибки пружины допуски на свободную длину ±0,3 мм на корпусе пружины толщиной 50 мм требуют станка со стабильной разрешающей способностью подачи проволоки и последовательной компенсацией упругого возврата, что обычно достижимо только с помощью намотчиков с ЧПУ с сервоприводом.

Распространенные проблемы при гибке и их основные причины

Даже хорошо сконфигурированные машины производят бракованные детали, если переменные не контролируются. Следующие проблемы наиболее часто встречаются при работе листогибочных тормозов и гибочных станков для пружин.

Несоответствие угла по длине детали

Если угол изгиба правильный в центре, но открывается к концам, станина машины прогибается под нагрузкой. 3-метровый изгиб на 250-тонном листогибочном прессе без активного выпуклости может иметь отклонение 0,4–0,8 мм в центре относительно концов, что приводит к отклонению угла на 1–2 °. Решением является гидравлический или механический стол для выравнивания или более короткие сегменты инструментов, которые позволяют регулировать каждую секцию.

Растрескивание на радиусе изгиба

Растрескивание происходит, когда деформация внешнего волокна превышает способность материала к удлинению. Распространенные причины включают использование радиуса пуансона меньше минимального, рекомендованного для материала (для алюминия 6061-T6 минимальный внутренний радиус обычно составляет 1,5–2 толщины материала), изгиб поперек направления волокон прокатанного листа или использование упрочненного материала от предыдущих операций формовки. Поворот детали на 90° относительно направления прокатки часто позволяет избежать растрескивания краевых материалов.

Изменение свободной длины пружины при изгибе пружины

Разброс по свободной длине производственных пружин (например, ±1 мм при целевом значении ±0,3 мм) обычно обусловлен одной из трех причин: изменение диаметра проволоки между витками, превышающее допуск, на который был откалиброван станок, температурные изменения твердости материала при длительных производственных циклах или изношенные подающие ролики, которые периодически проскальзывают. Замена вставок подающих роликов каждые 300–500 часов работы. является стандартным профилактическим обслуживанием в магазинах пружин с большим объемом продаж.

Скручивание формованных деталей из проволоки

Скручивание возникает, когда остаточное напряжение в катушке с проволокой не снимается равномерно при прохождении проволоки через машину. Выпрямитель проволоки (поворотный или роликовый), установленный между катушкой с проволокой и подающими роликами, удаляет набор бухт перед формованием. Большинство производственных станков для гибки пружин включают в себя 7- или 9-валковую правильную машину в качестве стандартного оборудования.

Требования безопасности при эксплуатации гибочных станков

Гибочные машины, особенно гидравлические листогибочные прессы грузоподъемностью 100 тонн и более, генерируют силы, способные раздавить руки и привести к смертельным травмам. Стандарты безопасности не являются обязательными в любой профессиональной рабочей среде.

  • Световые завесы и лазерные системы безопасности: В современных листогибочных прессах используются системы AOPD (Active Opto-electronic Protective Device) — лазерные завесы, которые немедленно останавливают подъемник, если рука оператора попадает в опасную зону. Fiessler AKAS II и аналогичные системы обнаруживают препятствия толщиной до 14 мм при скорости закрытия до 10 мм/с.
  • Двуручное управление: На машинах без усовершенствованной оптической безопасности требование активации двумя руками удерживает руки оператора подальше от зоны инструмента во время рабочего хода.
  • Средства индивидуальной защиты: Устойчивые к порезам перчатки (уровень 4 EN388 или выше), защитная обувь и защита глаз от металлических заусенцев являются минимальными требованиями в большинстве юрисдикций.
  • Ограждение станка для гибки пружин: Поскольку станки для гибки пружин выбрасывают детали на большой скорости, а проволока может порваться под натяжением, требуется полная охрана по периметру с помощью блокируемых дверец доступа. Стандарты ISO 11161 и EN 13857 определяют минимальные безопасные расстояния для такой защиты.
  • Обслуживание гидравлической системы: Гидравлический листогибочный пресс с негерметичным уплотнением может уронить подъемник под действием силы тяжести. Противокапельные предохранительные клапаны (обратные клапаны непосредственно на цилиндре) обязательны на всех современных машинах и должны проверяться ежегодно.

Методы технического обслуживания, продлевающие срок службы гибочного станка

Правильно обслуживаемый гибочный станок должен обеспечивать 20–30 лет продуктивной службы. Заброшенные машины быстро выходят из строя, производя детали, выходящие за пределы допусков, и создавая угрозу безопасности. Следующие методы обслуживания не подлежат обсуждению в производственных средах.

  • Ежедневно: Очистите поверхности инструментов, чтобы предотвратить появление царапин на кончиках пуансона и заплечиках матрицы. Осмотрите гидравлические шланги на предмет натирания или запотевания. Проверьте задние ограничители на наличие мусора, который может привести к неправильному расположению деталей.
  • Еженедельно: Проверьте уровень и состояние гидравлической жидкости. Осмотрите линейные энкодеры (если они установлены) на предмет загрязнения. Проверьте точность позиционирования заднего упора с помощью циферблатного индикатора относительно контрольного упора.
  • Ежемесячно: Смажьте направляющие толкателя, ходовые винты заднего упора и шариковые винты в соответствии с графиком смазки производителя. Проверьте системы зажима инструмента на предмет износа.
  • Ежегодно: Полная замена гидравлической жидкости (обычно ISO VG46 или VG68, в зависимости от климата). Осмотрите уплотнения цилиндров. Выполните лазерную или оптическую калибровку угловой системы станка. На станках для гибки пружин замените гибочные штифты и навивочные втулки, на которых наблюдается заметный износ.

Инструменты обычно представляют собой самые высокие текущие затраты на техническое обслуживание. как при листогибочном прессе, так и при работе на гибочных машинах для пружин. Наконечники пуансона изнашиваются и повреждаются; Заплечики матрицы разрушаются от многократного контакта с металлом. Один комплект прецизионных гибочных инструментов для 3-метрового станка может стоить 3000–15 000 долларов США, что делает правильное хранение (стойки для инструментов, защитные крышки) и процедуры обработки прямой мерой контроля затрат.
