Автоматическая машина для намотки проволоки: типы, использование и руководство по покупке

Что на самом деле делает автоматическая машина для намотки проволоки — и почему это важно

Автоматическая машина для намотки проволоки сматывает проволоку, кабель, канат или подобные удлиненные материалы в однородные бухты, не требуя постоянного ручного управления. Машина контролирует диаметр катушки, количество слоев, шаг и натяжение намотки с помощью программируемых настроек, производя готовые катушки одинаковой формы, веса и распределения внутреннего напряжения. Это напрямую приводит к меньшему количеству брака, увеличению производительности и снижению затрат на рабочую силу на единицу продукции — именно поэтому производители электротехники, автомобилестроения, пружин и упаковки рассматривают эти машины как базовую инвестицию, а не как роскошную модернизацию.

Разница между ручной и автоматической намоткой заключается не только в скорости. Квалифицированный оператор, наматывающий медную проволоку вручную, может намотать 200–400 витков за смену в зависимости от сечения проволоки и целевого веса бухты. Автоматическая машина для намотки проволоки среднего класса, работающая с медной проволокой 24 калибра, может выполнить От 1200 до 3000 рулонов в смену , с отклонением веса от катушки к катушке в пределах ±1%. Такой уровень согласованности практически невозможно поддерживать вручную в течение 8-часового периода.

Помимо чистой скорости, машина исключает усталость рабочего как переменную величину. Повторяющиеся травмы скручивания, особенно растяжение запястья и плеча, хорошо известны в учреждениях, где используются ручные методы. Автоматизация полностью устраняет этот риск, одновременно освобождая персонал для задач, которые действительно требуют рассудительности.

Основные типы машин и что их отличает

Категория «автоматическая машина для намотки проволоки» охватывает несколько различных архитектур машин. Понимание этих различий предотвращает дорогостоящие несоответствия между возможностями машины и производственными требованиями.

Роторная намотка

Роторная намотка использует вращающийся рычаг или флайер, который наматывает проволоку на неподвижную или медленно вращающуюся оправку. Эта конструкция одинаково надежно обрабатывает круглые, плоские и прямоугольные профили проволоки. Роторные намотчики широко распространены при намотке трансформаторов, производстве катушек двигателей и производстве соленоидов. Скорость намотки обычно находится в диапазоне от 200 до 2500 об/мин в зависимости от диаметра проволоки и геометрии катушки. Вращающаяся конструкция особенно эффективна для плотных катушек с близкой намоткой, где разделение слоев и точность пересечения имеют решающее значение.

Траверсная моталка

Траверсная намотка удерживает точку подачи проволоки неподвижной, в то время как оправка вращается и перемещается в осевом направлении. Механизм перемещения с ЧПУ укладывает проволоку по точной спиральной схеме, что важно для многослойных бухт, где распределение внутреннего напряжения влияет на конечные характеристики бухты. Этот тип часто встречается в линиях машин для навивки пружин, где предварительно намотанные катушки с проволокой подаются на последующие формовочные станции, а также в намотке кабельных барабанов для промышленных разъемов.

Тороидальная катушка

Тороидальные намотчики наматывают проволоку на сердечник в форме пончика, а не на цилиндрическую оправку. Эти машины предназначены для тороидальных трансформаторов и катушек индуктивности, используемых в силовой электронике. Качество намотки тороидальных машин напрямую влияет на однородность индуктивности и эффективность электромагнитного экранирования. Высокопроизводительная тороидальная намоточная машина обеспечивает углы намотки в пределах ±0,5 градуса для каждого слоя — допуск, к которому не может приблизиться ручная намотка.

Моталка с ЧПУ с сервоприводом

Намоточные машины с ЧПУ с сервоприводом интегрируют обратную связь в реальном времени от систем энкодеров для регулировки скорости, натяжения и шага намотки на лету. Эти машины могут хранить сотни программ катушек и переключаться между ними с минимальным временем простоя. Для производственных сред, где в течение одной смены используются проволоки разного диаметра или катушки с разными характеристиками, намоточная машина с ЧПУ исключает время простоя при переналадке, которое в противном случае увеличивается до нескольких часов в неделю. Вызов программы и автоматическая компенсация напряжения являются определяющими эксплуатационными преимуществами этого класса.

Ключевые технические параметры и как их читать

Покупка или настройка автоматической машины для намотки проволоки требует оценки набора взаимозависимых параметров. Оптимизация одного часто ограничивает другое, поэтому понимание взаимосвязей предотвращает чрезмерную спецификацию в некоторых областях и недостаточную спецификацию в других.

Особого внимания заслуживает контроль напряжения. Проволока, поступающая на машину для навивки пружин с непостоянным внутренним натяжением, производит пружины с переменной свободной длиной и характеристиками отклонения нагрузки. Хорошо спроектированная автоматическая машина для намотки пружин, питающая линию по производству пружин, должна выдерживать колебания натяжения проволоки ниже ±3% по всему рулону от первого до последнего слоя . Для достижения этого требуется балансир натяжения с сервоуправлением, а не пассивный подпружиненный танцор.

Взаимосвязь между навивкой проволоки и навивкой пружины

Навивка проволоки и навивка пружины — родственные, но разные процессы. Понимание того, где они пересекаются, а где расходятся, предотвращает неправильный выбор оборудования и ошибки проектирования производственной линии.

Автоматическая машина для намотки проволоки производит готовый рулон в качестве конечного продукта — сам рулон отправляется покупателю или хранится на складе. Машина для навивки пружин, напротив, использует проволоку в качестве исходного материала и деформирует ее под контролируемой силой, чтобы получить винтовую пружину с определенным шагом, диаметром и свободной длиной. Машина для навивки пружин является формовочной машиной; машина для намотки проволоки может быть ее первоначальным поставщиком предварительно намотанных катушек с проволокой.

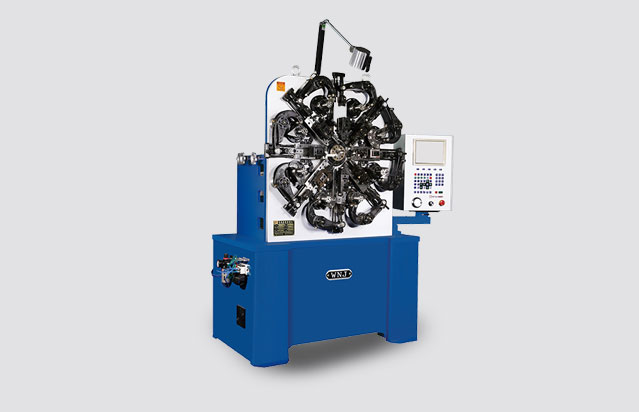

Однако некоторые конструкции машин намеренно стирают это различие. Машины для навивки пружин с ЧПУ со встроенными системами выпрямления и контроля натяжения проволоки включает в себя многие из тех же подсистем, что и специализированная автоматическая машина для намотки проволоки. На предприятиях, производящих пружины малого диаметра из тонкой проволоки (от 0,1 до 0,8 мм), функция навивки проволоки часто интегрируется непосредственно в линию машины для навивки пружин, чтобы избежать отдельного этапа обработки. Такая интеграция снижает вероятность повреждения проволоки при перемотке и обеспечивает постоянство истории натяжения от этапа протяжки проволоки до этапа формирования пружины.

В крупносерийном производстве автомобильных пружин, где одна линия может производить от 80 000 до 150 000 клапанных пружин за смену, это различие снова становится важным. В таких объемах специальные машины для навивки проволоки, работающие на 24 часа раньше линии навивки пружин создать буферный запас, который позволит машинам для навивки пружин работать без остановки для замены катушек с проволокой. Намоточные машины становятся основным элементом всей производственной системы.

Отрасли промышленности, в которых используются автоматические машины для намотки проволоки

Автоматические машины для намотки проволоки используются во многих отраслях промышленности, каждая из которых предъявляет разные требования к геометрии катушки, материалу проволоки и производительности.

Производство электротехники и электроники

Производителям двигателей требуются катушки из медной проволоки с постоянным числом витков и постоянным натяжением слоев для якорей, статоров и обмоток возбуждения. Отклонение сопротивления катушки даже на 2%, вызванное непостоянным натяжением проволоки во время намотки, приводит к заметной потере эффективности готовых двигателей. Производителям трансформаторов необходимы катушки с определенными значениями индуктивности, которые напрямую зависят от точности счета витков и целостности межслойной изоляции. Автоматические намоточные машины в этом секторе обычно работают с прецизионными энкодерами, которые считают обороты с точностью до 0,01 оборота.

Весеннее производство

Производители пружин используют автоматические машины для навивки проволоки для подготовки катушек с проволокой для линий машин навивки пружин. Машина для навивки должна подавать проволоку с постоянным набором (степень остаточной деформации от предыдущего процесса навивки), чтобы машина для навивки пружин могла производить пружины с предсказуемым упругим возвратом. Нержавеющая сталь, музыкальная проволока и хром-ванадиевые сплавы требуют разных профилей натяжения намотки для достижения приемлемого заданного уровня. Машина для навивки пружин, в которую подается плохо намотанная проволока, производит пружины со свободным изменением длины, что требует 100% проверки — дорогостоящие затраты на качество, которые напрямую связаны с качеством навивки проволоки на входе.

Автомобильный жгут проводов

Производители автомобильных жгутов сматывают готовые кабельные сборки в компактные катушки для своевременной доставки на заводы по сборке автомобилей. В этом случае автоматическая машина для намотки проволоки должна обрабатывать многожильные кабели с внешним диаметром до 20 мм, обеспечивая постоянное натяжение намотки без деформации геометрии кабеля или повреждения штырей разъема, предварительно установленных на концах кабеля. Некоторые машины для намотки жгутов оснащены системами технического зрения, которые определяют положение соединителя до начала намотки и приостанавливают цикл, если соединитель находится не на своем месте.

Производство медицинского оборудования

Медицинские проводники, спирали для усиления катетера и хирургическая намотка швов требуют автоматических машин для намотки, способных работать с очень тонкой проволокой — часто диаметром от 0,05 до 0,3 мм — с отделкой поверхности, которая не выдерживает царапин, вызванных проводником. Машины для намотки, совместимые с чистыми помещениями, с корпусами с HEPA-фильтрами и направляющими для проволоки с керамическим или тефлоновым покрытием являются стандартными требованиями в этом секторе. Требования к отслеживаемости означают, что на каждой катушке должна быть запись о скорости намотки, натяжении и идентификаторе оператора, что стимулирует внедрение намоточных машин, подключенных к Индустрии 4.0, с автоматической регистрацией данных.

Производство стальной проволоки и кабеля

Заводы по производству стальной проволоки и производители кабеля сматывают готовую продукцию для отгрузки в бухтах весом от 5 кг в розничных мотках до промышленных катушек по 2000 кг. На тяжелом конце автоматическая машина для намотки проволоки должна применять контролируемое обратное натяжение, чтобы предотвратить разрушение бухты под собственным весом. Орбитальные намоточные головки, которые распределяют проволоку по схеме «восьмерка», широко распространены в этом сегменте, поскольку перекрывающаяся схема позволяет получить стабильные бухты, с которыми можно обращаться и транспортировать без защитных сердечников.

Уровни автоматизации и варианты интеграции

Автоматические машины для намотки проволоки доступны на различных уровнях автоматизации. Правильный уровень зависит от объема производства, сложности ассортимента продукции и доступного капитального бюджета.

• Полуавтоматические намотчики автоматически управлять циклом намотки, но оператор должен снимать готовые катушки, устанавливать пустые оправки и заправлять проволоку для каждой новой катушки. Подходит для небольших и средних объемов с большим разнообразием продукции.
• Полностью автоматические намотчики с роботизированным снятием рулонов. используйте роботизированную руку или пневматический эжектор, чтобы снять готовые рулоны с оправки и поместить их на конвейер или в сборный бункер. Вмешательство оператора сводится к изменению спула и обработке исключений.
• Автоматические линии намотки со встроенной лентой или связкой добавьте следующую станцию, которая перед разгрузкой обматывает готовый рулон лентой, термоусадочной трубкой или стяжками. Это исключает отдельный этап ручного связывания, который часто становится узким местом производства.
• Линейные системы намотки, интегрированные с линиями волочения или отжига проволоки захватывать проволоку непосредственно из производственного процесса в бухты без отдельного этапа обработки. Эти системы устраняют риски качества, связанные с перемоткой, при этом максимально эффективно используя площадь.
• Намоточные машины с подключением к MES/ERP получать производственные заказы в цифровом виде, автоматически загружать правильную программу намотки и отправлять данные о выполненных рулонах обратно в систему управления производством. На предприятиях с сотнями SKU такое подключение исключает ошибки ручного выбора программы — удивительно распространенный источник брака в смешанных производственных средах.

Расчет окупаемости инвестиций в повышение уровня автоматизации обычно основывается на снижении затрат на рабочую силу и повышении процента брака. Полностью автоматическая намоточная машина, заменяющая две полуавтоматические станции, может стоить на 40–60% дороже, но разница окупится в течение 18 месяцев, если учесть экономию труда и снижение затрат на контроль.

Машина для навивки проволоки и машина для навивки пружин: параллельное сравнение

Покупатели иногда путают эти два типа машин, особенно при покупке оборудования впервые. Следующее сравнение проясняет их роль.

Выбор подходящей машины: практический контрольный список

Прежде чем обращаться к поставщику, заполнение следующего контрольного списка технических характеристик снижает риск приобретения машины, которая либо не соответствует вашим производственным требованиям, либо имеет избыточные характеристики с функциями, которые вы никогда не будете использовать.

1. Определите тип проволоки и диапазон диаметров. Перечислите все материалы и калибры проводов, которые вы будете наматывать. Если диаметр вашего диапазона превышает 10:1 (например, от 0,3 до 3 мм), убедитесь, что машина может обрабатывать весь диапазон без замены направляющей.
2. Установите требования к геометрии катушки. Укажите диапазон внутреннего диаметра, диапазон внешнего диаметра и ширину катушки (или длину для катушек). Включите самый жесткий допуск, который вам нужен, а не только средний.
3. Определите целевую пропускную способность. Выразите это в рулонах в час, метрах в час или килограммах в смену — в зависимости от того, что наиболее соответствует вашему производственному планированию. Включите пиковый спрос, а не только средний спрос.
4. Определите частоту замены. Если вы меняете характеристики рулонов более двух раз за смену, отдайте предпочтение машинам с системами быстрой смены оправок и большой емкостью памяти для программ.
5. Проверьте совместимость последующих версий. Если готовые витки подаются напрямую на машину для навивки пружин, убедитесь, что уровни набора проволоки и профили натяжения соответствуют входным требованиям машины для навивки пружин. Запросите данные испытаний на постоянство натяжения у поставщика намоточного оборудования.
6. Оцените требования к интеграции. Определите, необходимо ли машине взаимодействовать с MES, ERP или системами качества. Перед покупкой проверьте доступные протоколы связи (OPC-UA, Ethernet/IP, Profibus, Modbus).
7. Оцените наличие сервиса и запасных частей. Для машин с запатентованными системами управления подтвердите возможности местного обслуживания поставщика и типичные сроки поставки запасных частей. Шестинедельный срок поставки критически важного сервопривода неприемлем в условиях крупносерийного производства.

Распространенные дефекты намотки и их основные причины

Даже хорошо оснащенные автоматические машины для намотки проволоки создают дефекты из-за отклонения параметров процесса или износа расходных компонентов. Распознавание связи «дефект-причина» сокращает время диагностики.

Клетка для птиц (проволочные петли расположены в стороне от корпуса катушки)

Застревание в клетке происходит, когда натяжение намотки недостаточно для прижатия каждого витка к предыдущему. Основные причины включают слишком низкое заданное значение натяжения тарелки, изношенные тормозные колодки натяжения или диаметр проволоки на нижнем конце допуска на отверстие направляющей. Увеличение натяжения на 10–15 % и замена изношенных компонентов направляющей обычно устраняют этот дефект за один цикл намотки.

Пересечение слоев (переход проволоки через границу слоя)

Пересечение слоев происходит, когда время реверса перемещения немного отклоняется, что позволяет проводу пересечь намеченную граничную точку. Станки с ЧПУ решают эту проблему путем настройки параметров программного обеспечения. На старых машинах с механической синхронизацией синхронизация кулачков должна быть отрегулирована физически — процесс, который занимает от 30 до 90 минут и требует опытного специалиста.

Изменение веса катушки между циклами

Когда вес катушки варьируется более чем допустимый допуск между последовательными катушками одной и той же программы, наиболее распространенной причиной является неравномерное снятие проволоки с подающей катушки, особенно когда подающая катушка почти пуста и изменяется обратное натяжение. Установка активной возвратной катушки, которая поддерживает постоянное обратное натяжение независимо от диаметра шпули, устраняет этот источник колебаний. Изменение веса витка более ±2% обычно вызывает отказ клиентов, использующих витую проволоку в качестве сырья для намотки пружин. , поскольку переменный набор проводов напрямую влияет на длину пружины в свободном состоянии.

Царапины на поверхности спиральной проволоки

Царапины на поверхности проволоки, видимые глазу, указывают на износ направляющего отверстия. Керамические направляющие, используемые со стальной проволокой, обычно служат от 800 до 1200 часов, прежде чем произойдет износ, вызывающий появление царапин. Направляющие из карбида вольфрама служат от 3000 до 5000 часов в тех же условиях, но стоят в 4–6 раз дороже за единицу. Для медных и алюминиевых проводов, которые мягкие и легко царапаются, проверка направляющего отверстия должна быть частью ежедневного контрольного списка перед сменой.

Методы технического обслуживания, продлевающие срок службы машины

Автоматические машины для намотки проволоки в условиях непрерывного производства нарабатывают от 6000 до 8000 часов работы в год. Без систематического технического обслуживания из-за износа подшипников, эрозии направляющих и деградации системы привода этот срок сокращается до 3000–4000 часов до первого серьезного отказа. Стоимость незапланированного простоя высокоскоростной намоточной машины обычно составляет 500–2000 долларов в час с учетом производственных потерь.

• Ежедневно: Очистите провода от стружки и мусора из направляющих отверстий, проверьте ось натяжителя на предмет заедания, осмотрите путь прохождения провода на наличие заусенцев или острых кромок, которые могут повредить изоляцию провода.
• Еженедельно: Смажьте ходовой винт траверсы, проверьте состояние цанги оправки, проверьте точность показаний энкодера в соответствии с известным стандартом длины катушки.
• Ежемесячно: Заменяйте направляющие вставки заранее, независимо от видимого износа в высокоточных приложениях, проверяйте состояние щеток серводвигателя (на щеточных приводах), калибруйте систему измерения натяжения по эталонному тензодатчику.
• Ежегодно: Полная проверка и замена подшипников шпинделя, если измерение вибрации превышает пороговое значение OEM, резервное копирование системы управления и проверка прошивки, полная калибровка всех измерительных систем в соответствии с отслеживаемыми стандартами.

Диагностическое техническое обслуживание с использованием датчиков вибрации на подшипниках шпинделя и мониторинга температуры сервоприводов выявляет неисправности за 2–4 недели до того, как они приведут к незапланированным остановкам. Для машин, работающих на критически важном производстве, инвестиции в мониторинг состояния окупаются уже при первом же предотвращенном сбое.

Часто задаваемые вопросы об автоматических машинах для намотки проволоки

Может ли одна машина обрабатывать как медную, так и стальную проволоку?

Да, но необходимы изменения в инструментах. Для стальной проволоки требуются более твердые направляющие материалы (карбид вольфрама вместо керамики) и более высокая сила натяжения. Если оба материала находятся в обычном производстве, укажите машину с диапазоном натяжения и системой направляющих, которая охватывает оба материала, и включите замену направляющих в стандартную процедуру смены продукта.

Каков типичный срок окупаемости при замене ручной намотки на автоматическую?

На предприятиях, производящих более 500 рулонов в смену, типичный период окупаемости составляет от 12 до 24 месяцев, если стоимость оборудования, установка и обучение сопоставлены с экономией затрат на рабочую силу и сокращением количества отходов. Предприятия с более высокими затратами на рабочую силу или значительными расходами на инспекции окупаются в более коротком конце этого диапазона.

Требуется ли для автоматической намотки проволоки выделенный оператор?

На полностью автоматических моделях один оператор может одновременно контролировать от двух до четырех машин. Роль оператора смещается от активной намотки к загрузке катушки, отбору проб по качеству и управлению исключениями. Полуавтоматические машины требуют большего внимания оператора — обычно один оператор на машину — но при этом исключают наиболее физически сложные аспекты ручной намотки.

Чем машина для намотки проволоки отличается от машины для намотки проволоки?

В промышленности эти термины часто используются как взаимозаменяемые. Технически, «намотка» означает формирование свободного кольца или мотка проволоки, а «намотка» означает наматывание проволоки на катушку, шпульку или сердечник. На практике оба термина встречаются в каталогах поставщиков для одной и той же категории оборудования. При оценке поставщиков сосредоточьтесь на технических характеристиках машины, а не на терминологии, используемой в названии продукта.

Практично ли сматывать предварительно луженую или эмалированную проволоку, не повреждая покрытие?

Да, при условии, что машина настроена правильно. Эмалированная проволока требует полированных направляющих отверстий и настройки натяжения в нижней части допустимого диапазона, чтобы избежать истирания. Предварительно луженая проволока более щадящая, но с ней следует обращаться с чистыми направляющими, не содержащими примесей железа, чтобы предотвратить гальванические реакции на поверхности во время хранения. Во многих операциях по намотке трансформаторов эмалированная проволока используется на автоматических намоточных машинах со скоростью 800–1500 об/мин без видимых повреждений покрытия.
