Автоматическая машина для намотки проволоки: как она работает и как выбрать

Что на самом деле делает автоматическая машина для намотки проволоки — и почему это важно

Автоматическая машина для намотки проволоки наматывает, измеряет и связывает проволоку или кабель в одинаковые бухты без вмешательства оператора между циклами. Машина вытягивает проволоку из питающей катушки, подсчитывает длину или вес до заданного значения, наматывает катушку с контролируемым натяжением, связывает или связывает жгут, затем выбрасывает его и начинает следующий цикл — и все это в непрерывном цикле. В зависимости от модели время цикла на катушку варьируется от от 8 до 45 секунд Это означает, что одна машина может производить от 80 до 450 готовых рулонов в час. Этот уровень производительности физически невозможен вручную, и это основная причина, по которой производители инвестируют в автоматизацию.

Категория охватывает ряд подтипов. Базовый намоточный блок работает с мягкой проволокой фиксированного диаметра. Высокоскоростные варианты оснащены поперечными рычагами с сервоприводом для послойной намотки. Комбинированные линии включают поточную резку, зачистку или маркировку. Машина для навивки пружин имеет общую механическую ДНК — она также сгибает проволоку в повторяющуюся спиральную форму — но спроектирована с гораздо более жесткими размерными допусками и более высокими упругими силами, обычно работая с проволокой из более твердого сплава диаметром от 0,1 мм до 20 мм. Понимание этих различий помогает покупателям подобрать правильную машину в соответствии с их фактическими производственными потребностями.

Основные компоненты, определяющие производительность машины

Каждая автоматическая машина для намотки проволоки построена на основе небольшого набора подсистем. От того, насколько хорошо спроектирована каждая подсистема, зависит пропускная способность, качество катушки и долгосрочная надежность.

Система контроля подачи и натяжения

Проволока поступает в машину через правильный блок и набор приводных роликов. Система контроля натяжения — обычно это танцор, соединенный с сервоприводом или пневматическим цилиндром — поддерживает постоянную скорость подачи проволоки и обратное натяжение независимо от скорости, с которой разматывается подающая катушка. Непостоянное натяжение приводит к изменению диаметра катушки, ослаблению намотки или перекручиванию. Машины премиум-класса поддерживают напряжение внутри ±2% по всему барабану от первой до последней обмотки. Бюджетные модели часто пропускают обратную связь по натяжению с обратной связью, что становится заметным как дрейф диаметра, когда мощность подающей катушки падает ниже 20%.

Намоточный рычаг или шпиндель в сборе

Намоточный рычаг вращается вокруг оправки фиксированного или регулируемого диаметра. На машине с одной рукой одна рука укладывает проволоку за один проход; в агрегате с двумя или вращающимися рычагами два противоположных рычага чередуются, чтобы сократить время цикла вдвое. Диаметр оправки определяет внутренний диаметр (ID) готовой катушки. Регулируемые оправки, обычно с пневматическим приводом, позволяют быстро переключаться между размерами рулонов без замены оснастки, что имеет решающее значение для контрактных производителей, использующих несколько SKU в смену. Типичный диапазон внутреннего диаметра автоматической машины для намотки проволоки среднего класса составляет от 80 мм до 500 мм , хотя специальные машины имеют диаметр инструментального кабеля всего 30 мм.

Система измерения

Длина рулона измеряется поворотным датчиком на приводном ролике или лазерным датчиком, считающим перемещение проволоки. Измерение на основе веса — с использованием встроенного датчика веса — предпочтительно для применений, где вес катушки, а не длина, определяет цену продажи (обычно для упакованного провода в розничной торговле). Измерение длины с помощью энкодера обеспечивает точность От ±0,1% до ±0,5% в зависимости от разрешения энкодера и проскальзывания приводного ролика. Для дорогостоящего кабеля, такого как оптоволоконный или коаксиальный, приемлемым порогом является ±0,1% или выше.

Связующий блок

После завершения намотки катушку необходимо закрепить. Три распространенных метода переплета: обертывание термосварной лентой, закручивание завязками и обвязка липучкой или пластиковой лентой. Системы термосварки работают быстро (менее 2 секунд на рулон) и создают аккуратный розничный вид. Устройства с поворотной стяжкой работают медленнее, но не требуют расходной ленты. Ленточные обвязочные станки входят в стандартную комплектацию тяжелых промышленных рулонов весом более 5 кг. Блок переплета является наиболее частой точкой обслуживания на высокопроизводительных линиях: головки переплета на ленточных устройствах обычно требуют профилактического обслуживания каждый раз. От 500 000 до 800 000 циклов .

Автоматическая машина для намотки проволоки по сравнению с. Пружинная навивочная машина : Ключевые отличия

Эти два типа машин часто путают, поскольку оба наматывают проволоку спиральной формы. На практике их конструктивные особенности, характеристики проводов и выходные допуски существенно различаются.

Машина для навивки пружин использует набор формовочных инструментов — точку навивки, инструмент для навивки и фрезы для формирования концов — для производства деталей с точными механическими характеристиками пружины. Машина должна компенсировать пружинение, которое зависит от твердости и диаметра проволоки. Машины для навивки пружин с ЧПУ делают это автоматически с помощью обратной связи с обратной связью. Автоматическая машина для намотки проволоки не имеет аналогичных задач: она наматывает мягкую, пластичную проволоку, которая сохраняет свою форму без компенсации пружинения. Таким образом, сложность оснастки и стоимость единицы станка для навивки пружин значительно выше — устройство для намотки пружин с ЧПУ для тонкой проволоки стоит примерно 40 000 долларов США , в то время как автоматическая машина для намотки проволоки начального уровня для электрического кабеля начинается примерно От 8 000 до 15 000 долларов США .

Скорость производства и производительность: как на самом деле выглядят цифры

Характеристики скорости в каталогах машин могут вводить в заблуждение без контекста. Производители указывают максимальную скорость намотки в метрах в минуту (м/мин), но производительность готовой катушки в час сильно зависит от размера катушки, метода переплета, а также от того, является ли резка поточной или автономной.

Рассмотрим типичный сценарий: производителю требуются 50-метровые катушки электрического провода сечением 2,5 мм², перевязанные лентой, со встроенным автоматическим этикетировочным устройством. При скорости намотки 80 м/мин намотка каждой 50-метровой катушки занимает примерно 37,5 секунды. Добавьте 2 секунды на переплет ленты и 1,5 секунды на наклеивание этикеток, и общее время цикла составит примерно 41 секунду. примерно 88 витков в час . Перенесём это на 100-метровые катушки: намотка занимает 75 секунд, обвязка и маркировка остаются 3,5 секунды, общий цикл 78,5 секунд — теперь выход 46 витков в час .

Это показывает, почему при расчете рентабельности инвестиций размер катушки имеет такое же значение, как и скорость машины. Вторая машина на той же производственной линии удваивает производительность примерно на 60–70% от стоимости первой машины (нет необходимости дублировать правильную машину, стойку для подающих катушек или инфраструктуру шкафа управления).

Экономия труда операторов

Ручная намотка проволоки опытным рабочим производит примерно от 40 до 60 бухт в час для небольших бухт (менее 25 м) и от 20 до 35 бухт в час для более крупных бухт (50–100 м), при этом утомляемость снижается на 15–25 % за 8-часовую смену. Автоматическая машина для намотки проволоки поддерживает номинальную скорость на протяжении всей смены без изменений, связанных с усталостью. При ставке труда 18 долларов США в час и цикле автоматизации, который заменяет 1,5 рабочих места FTE на машину, машина среднего класса стоимостью 25 000 долларов США окупается за до 14 месяцев при работе в две смены — эта цифра соответствует исследованиям рентабельности инвестиций, опубликованным несколькими ассоциациями кабельной и кабельной промышленности.

Отрасли и области применения, в которых используются автоматические машины для намотки проволоки

Эта машина используется в удивительно широком спектре отраслей, каждая из которых имеет особые требования к производительности.

• Производители электрических проводов и кабелей — самый крупный сегмент пользователей. Упаковка медных проводников стандартной розничной длины (10 м, 25 м, 50 м, 100 м) для рынков электропроводки в зданиях и жилых домах. Внешний вид катушки и постоянный вес являются ключевыми требованиями.
• Производители телекоммуникационного кабеля — намотка кабелей передачи данных, коаксиальных и оптоволоконных сборок. Точность длины имеет решающее значение, поскольку клиенты покупают и режут рулоны; ошибка длины 0,5% на барабане длиной 500 м стоит измеримого продукта.
• Поставщики автомобильных жгутов проводов — предварительно нарезанные и намотанные проволочные узлы доставляются на сборочные линии точно в срок. Время цикла и скорость переналадки здесь играют решающую роль в принятии решения о покупке.
• Сельскохозяйственное и строительное снабжение — оцинкованная проволока для ограждения, колючая проволока и проволока для тюков, намотанная до фиксированного веса (обычно 5 кг, 10 кг, 25 кг на бухту). Системы измерения веса являются стандартными в этом сегменте.
• Производители удлинителей и аксессуаров для электроинструментов — намотка готового многожильного шнура с формованными вилками, для чего необходимы машины, в которых размещаются разъемы, проходящие по пути намотки.
• Заводы пружин и крепежа — в дополнение к специальным машинам для навивки пружин на этих предприятиях часто используются отдельные автоматические машины для навивки проволоки для упаковки сырой пружинной проволоки, закупаемой оптом, для последующей переработки.

Как правильно выбрать автоматическую машину для намотки проволоки для вашей производственной линии

Покупатели часто завышают или занижают характеристики машин, концентрируясь на одном параметре — обычно скорости намотки — и игнорируют проблемы совместимости, которые создают реальные проблемы после установки. Структурированная оценка с использованием следующих критериев позволяет избежать наиболее распространенных ошибок в закупках.

Тип проволоки и диапазон диаметров

Определите полный диапазон диаметров проволоки и материалов, с которыми должна работать машина, а не только ваш текущий основной продукт. Сегодня с этой задачей справляется машина, рассчитанная на медный проводник сечением 1,5–6 мм², но если ассортимент продукции расширится до 10 мм² или 16 мм², существующему станку может не хватить необходимого крутящего момента или зазора оправки. Убедитесь, что система натяжения машины способна обрабатывать как самую жесткую, так и самую гибкую проволоку в запланированном диапазоне без изменения конфигурации.

Размер и вес катушек

Внутренний диаметр, внешний диаметр и ширина рулона должны находиться в пределах механической оболочки машины. Для тяжелых рулонов (более 8 кг) убедитесь, что система выброса машины и конвейер (если имеется) рассчитаны на эту нагрузку. На катушках, выпавших из эжектора с заниженной номинальной мощностью, при ударе образуется неплотная обмотка, что является распространенной жалобой на качество, которая связана с механическими техническими характеристиками, а не с ошибкой оператора.

Метод измерения

Выбирайте между измерением по длине (энкодер) или по весу (тензодатчик) в зависимости от того, как ваши клиенты определяют продукт. Продажа по метрам: используйте кодировщик. Продажа по килограммам или фунтам: используйте тензодатчик. Некоторые машины предлагают обе конфигурации в гибридной конфигурации, что полезно для объектов, которые обслуживают розничных (весовых) и торговых (длинных) клиентов с одной линии.

Совместимость системы привязки

Подберите систему крепления к вашему стандарту упаковки и цепочке поставок расходных материалов. В устройствах с термосвариваемой лентой используются фирменные рулоны ленты — убедитесь, что машина поддерживает стандартную коммерчески доступную ширину ленты (обычно 12 мм или 19 мм) или что у вашего поставщика есть в наличии фирменный размер по конкурентоспособной цене. Устройства с переплетом не требуют специальных расходных материалов, но прибавляют 1–3 секунды за цикл по сравнению с переплетом лентой.

Система управления и интеграция

В современных автоматических машинах для намотки проволоки используется управление на базе ПЛК (серии Siemens S7 и Mitsubishi FX наиболее распространены в оборудовании китайского производства; Allen-Bradley в машинах североамериканской сборки). Убедитесь, что язык HMI соответствует языку ваших операторов — удивительное количество машин поставляется с интерфейсами только на китайском языке, которые требуют дорогостоящего перепрограммирования. Для интеграции с Индустрией 4.0 проверьте, поддерживает ли машина OPC-UA или Modbus TCP для экспорта производственных данных в системы MES.

Послепродажная поддержка поставщиков

Машина для намотки проволоки, работающая в две смены, производит более 300 000 катушек в год . Износ головки переплета, калибровка энкодера и замена приводного ремня — это обычные, а не исключительные мероприятия по техническому обслуживанию. Перед покупкой подтвердите время поставки запчастей, возможности удаленной диагностики поставщика и наличие местных специалистов по обслуживанию в вашем регионе. Машины от поставщиков без региональной поддержки могут простаивать 2–6 недель в ожидании запчастей, что сводит на нет месяцы экономии труда.

Распространенные проблемы качества и их коренные причины

Понимание режимов отказов автоматических машин для намотки проволоки помогает как покупателям оценить оборудование, так и менеджерам по производству диагностировать проблемы без ненужных простоев.

• Изменение диаметра катушки между катушками — почти всегда связано с непостоянным контролем напряжения. Проверьте пределы хода танцора, пневматическое давление в натяжном цилиндре и износ выпрямляющего ролика.
• Отклонение длины в течение производственного цикла — проскальзывание энкодера на приводном ролике, обычно вызванное износом поверхности ролика или скоплением мусора. Чистка ролика и проверка муфты энкодера решают 80% случаев.
• Свободные внешние обертки — недостаточное прижимное давление во время обвязки, слишком быстрое втягивание оправки до завершения обвязки или удар, выталкивающий катушку. Последовательно отрегулируйте время выдержки переплета и скорость втягивания оправки.
• Сбои переплета ленты — воздействие влаги на рулон ленты приводит к разрушению клея; Температурный дрейф термосварки приводит к разрыву соединения или возгоранию. Храните ленту в условиях с контролируемым климатом и ежеквартально калибруйте температуру герметика.
• Перекручивание провода при запуске катушки — перед началом намотки ведущий конец проволоки неправильно захватывается крючком или зажимом оправки. Это проблема настройки при перенастройке, а не неисправность машины — операторам необходимо пройти обучение последовательности зажима.

Обзор цен: чего ожидать при разных уровнях бюджета

Цены на автоматические машины для намотки проволоки варьируются в широком диапазоне. Следующие уровни отражают рыночные цены на 2024 год для машин, предназначенных для упаковки электрических проводов среднего объема.

Машины китайского производства доминируют в сегменте стоимостью от 8 000 до 35 000 долларов и предлагают конкурентоспособные характеристики. Европейские и японские машины — особенно от производителей из Германии, Италии и Японии — концентрируются на уровне стоимостью 40 000 долларов США и обычно предлагают более жесткие допуски, лучшую документацию и более сильные региональные сервисные сети. Для покупателей в Северной Америке или Европе, осуществляющих закупки у китайских поставщиков с учетом фрахта, импортных пошлин (в настоящее время 7,5–25% в зависимости от кода ТН ВЭД и статуса торгового соглашения), а затраты на установку необходимы для точного сравнения общих затрат.

Машины для навивки пружин в контексте: когда вам нужна прецизионная формовка проволоки

Если ваша задача заключается в производстве пружин — сжатия, растяжения, кручения или плоских — а не упаковки электрических проводов, то машина для навивки пружин — это подходящая категория оборудования. Критерии выбора и показатели производительности полностью отличаются от критериев выбора автоматической машины для намотки проволоки.

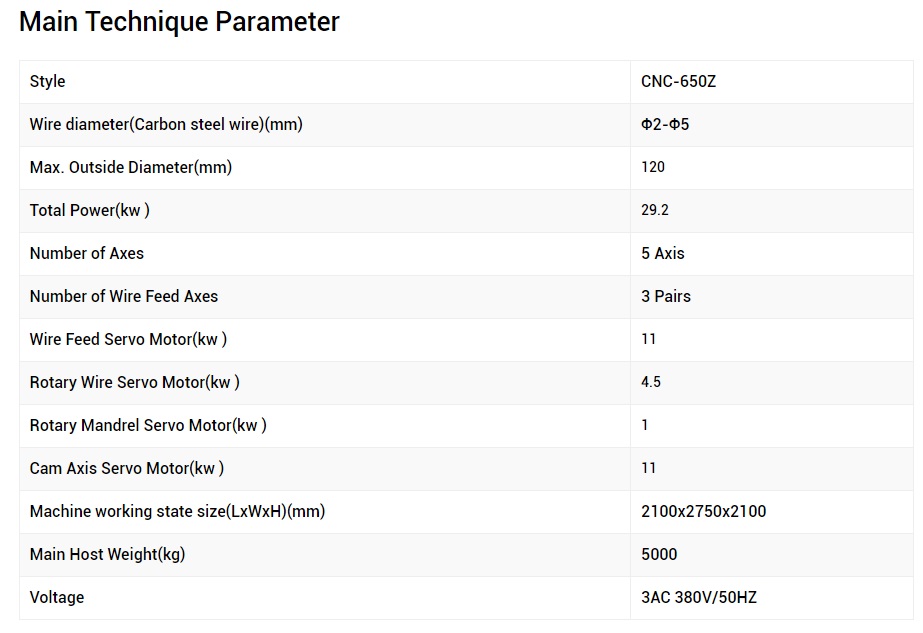

Машина для навивки пружин с ЧПУ производит пружины путем подачи твердотянутой или предварительно закаленной проволоки через набор формовочных инструментов под управлением компьютера. Станок регулирует шаг, внешний диаметр и конфигурацию торца в реальном времени на основе программы обработки детали. Высокопроизводительные станки для навивки пружин с ЧПУ, например, производства Wafios (Германия), Itaya (Япония) или Simco (Тайвань), обеспечивают повторяемость размеров. ±0,02 мм по внешнему диаметру и ±0,1 мм по свободной длине, что делает их пригодными для автомобильных клапанных пружин, компонентов медицинского оборудования и пружин приводов аэрокосмической промышленности.

Ключевой общей проблемой как для автоматических машин для навивки проволоки, так и для машин для навивки пружин является постоянство подачи проволоки. Оба метода полагаются на точную подачу проволоки для обеспечения стабильной производительности. В машине для навивки пружин неравномерность подачи приводит к изменению длины или шага, что не позволяет проверить размеры. В машине для намотки проволоки происходит изменение длины катушки к катушке, что вызывает жалобы клиентов. Инженерное решение одно и то же — подающие ролики с сервоуправлением по замкнутому контуру — что объясняет, почему за последнее десятилетие ускорился обмен технологиями между двумя категориями машин.

Предприятия, производящие как пружины, так и изделия из спиральной проволоки (например, OEM-поставщики автомобильных компонентов, которые также самостоятельно управляют поставками проволочных подкомпонентов), должны заложить в бюджет две отдельные линии машин. Попытка использовать машину для навивки пружин для упаковки мягкой проволоки или автоматическую машину для навивки проволоки для производства пружин приводит к низкому качеству, чрезмерному износу инструментов и разочарованию оператора.

График технического обслуживания и типичные затраты на расходные материалы

Плановое техническое обслуживание автоматической машины для намотки проволоки не представляет сложностей. В следующем графике отражены рекомендации производителя и практический опыт высокопроизводительных заводов по производству электропроводки.

• Ежедневно: Очистите от мусора выпрямляющие ролики и шарнир намоточного рычага; проверьте путь переплетной ленты на наличие отложений клея; проверьте показания пневматического давления.
• Еженедельно: Смажьте подшипники рычага обмотки и приводной вал; сверить показания энкодера с измеренной длиной катушки на 5 образцах катушек; проверить цилиндр втягивания оправки на предмет износа уплотнения.
• Ежемесячно: Замените поверхность ведущего ролика, если глубина износа превышает 0,3 мм; калибровать тензодатчики (весоизмерительные машины); осмотрите стяжку или ленточную головку на наличие изношенных лезвий резака.
• Ежегодно: Полная замена подшипников на заводном рычаге; повторная калибровка энкодера серводвигателя; замена батареи ПЛК; полная проверка пневматической цепи.

Годовые затраты на расходные материалы для машины, работающей в две смены, включают примерно 1200–2500 долларов США на переплетную ленту (при условии, что лента шириной 18 мм при 180 000–200 000 катушек в год), 300–600 долларов на замену приводных роликов и 150–400 долларов на пневматические уплотнения и фитинги. Общие ежегодные затраты на техническое обслуживание правильно обслуживаемой машины в этом рабочем профиле составляют 2000–4000 долларов США или примерно 8–16 % от первоначальной цены покупки машины в год — вполне приемлемые затраты по сравнению с полученной экономией труда.

Часто задаваемые вопросы

Может ли автоматическая машина для намотки проволоки работать с бронированным или экранированным кабелем?

Да, при условии, что система натяжения машины и оправка рассчитаны на более жесткий трос. Бронированный кабель имеет значительно больший минимальный радиус изгиба, чем стандартный провод — всегда сверяйте его с указанной минимальной жесткостью провода, а не только с диаметром. Некоторые машины, предназначенные для работы с гибким кабелем, не могут генерировать достаточный крутящий момент намотки для намотки армированного кабеля без перегрузки двигателя. Сопоставьте номинальную мощность двигателя (обычно 2,2–7,5 кВт для машин среднего класса) с требуемым усилием намотки кабеля.

В чем разница между намоточной машиной и перемоточной машиной?

Намоточная машина производит готовые рулоны для розничной торговли или дистрибуции из оптовых поставок. Перемоточная машина переносит проволоку с одного большого барабана или катушки на другую, обычно для изменения формата катушки или объединения или разделения партий по размерам. Некоторые машины выполняют обе функции со сменой режима в настройках ПЛК. Для большинства упаковочных применений более подходящим является специальный автоматический станок для намотки проволоки, поскольку его системы обвязки и выброса оптимизированы для вывода готовых рулонов.

Можно ли использовать рулоны нескольких размеров на одной машине за смену?

На станках с хранением рецептов в ПЛК переключение между размерами катушек зависит от выбора правильного рецепта и регулировки диаметра оправки, если это необходимо. Вызов рецепта занимает менее 60 секунд; регулировка оправки на пневмосистемах занимает 2–5 минут. Машины без хранилища рецептов требуют повторного ввода всех параметров вручную, что занимает 10–20 минут и приводит к риску ошибки ввода оператором. Для предприятий, производящих рулоны более двух или трех размеров в смену, сохранение рецептов является непреложной функцией.

На какие сертификаты следует обращать внимание при покупке?

Маркировка CE требуется для машин, продаваемых в Европейской экономической зоне, и подтверждает соответствие Директиве по машинному оборудованию (2006/42/EC). Покупателям из Северной Америки следует обратить внимание на наличие сертификата UL или CSA на электрической панели. Китайские производители все чаще поставляют машины с маркировкой CE на экспорт — убедитесь, что сертификация была выдана аккредитованным нотифицированным органом, а не самопровозглашенным. Запросите декларацию соответствия и файл технической конструкции в рамках договора купли-продажи. Для отраслей промышленности с особыми требованиями безопасности (проволока для пищевых продуктов, проволока для сборки медицинского оборудования) могут применяться дополнительные сертификаты.

Как машина для навивки пружин связана с оборудованием для навивки проволоки на производственном предприятии?

На заводах, производящих как пружины, так и упакованную проволочную продукцию, машина для навивки пружин и автоматическая машина для навивки проволоки сосуществуют как совершенно отдельные линии. Они используют общий входной материал — провод — но служат совершенно разным последующим процессам. Машина для навивки пружин подает пружинный блок или линию термообработки; Автоматическая машина для намотки проволоки подает продукцию на склад готовой продукции или в зону отгрузки. Перекрёстное обучение операторов на машинах обоих типов возможно, но требует специального времени на обучение, поскольку логика настройки, контрольные точки качества и приоритеты обслуживания существенно различаются между ними.
